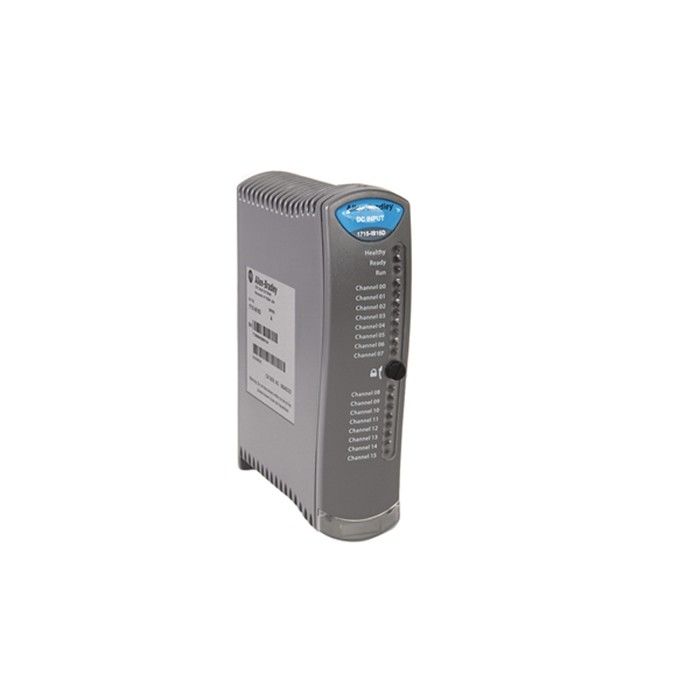

Diskretes SPS-Eingangsmodul von Allen Bradley 1715-IB16D Redundante E/A

1715-IB16D

Allen-Bradley 1715-IB16D ist Teil des redundanten E/A-Systems.Dieses Modul ist ein diskretes Eingangsmodul mit sechzehn (16) Kanälen, das hauptsächlich in kritischen Anwendungen eingesetzt wird, um die Systemverfügbarkeit zu erhöhen und Ausfallzeiten zu reduzieren.Das 1715-IB16D akzeptiert einen Eingangssignalspannungsbereich von 18–32 VDC mit einer Nenneingangsspannung von 24 VDC zusammen mit einem Nenneingangsstrom von 260 mA.Dieses Modul hat eine maximale Anstiegsgeschwindigkeit von 3600 V/s und eine maximale Übersetzungszeit von 1/(Anwendungsabtastzeit + 10 ms) Hz.Für die Signalverdrahtung beträgt die empfohlene Drahtgröße 0,33–1,5 mm2 oder 22–16 AWG, massiver oder verseilter Kupferdraht mit einer Mindestisolationsrate von 85 °C (185 °F) oder höher.Der anwendbare Sicherungstyp zur Verwendung mit dem 1715-IB16D ist eine 125-V-, 50-mA-Sicherung vom Typ T.Das 1757-IB16D hat eine Betriebstemperatur von -25 bis 70 °C (-13 bis 158 °F);eine Nichtbetriebstemperatur von -40…85 °C (-40…185 °F);Maximale Umgebungstemperatur von 70 °C (158 °F) zusammen mit einer relativen Luftfeuchtigkeit von 10-95 %, nicht kondensierend.Es hat ein offenes Gehäuse und muss in einem Gehäuse installiert werden, das 2 g bei 10 bis 500 Hz Vibration und Schock von 25 g bei Installation auf einer DIN-Schiene oder 30 g bei Schalttafeleinbau nicht überschreitet.Dieses Modul ist von einer Vielzahl von Standardisierungs- und Zertifizierungsstellen wie cULus, CE, C-Tick, Ex, IECEx, KC und Funktionale Sicherheit zertifiziert.Dieses Modul hat einen einfachen Isolationstyp mit einer Isolationsnennspannung von 50 V (kontinuierlich).Die Isolierung erfolgt zwischen E/A-Anschlüssen zur Backplane.Dieses Modul wiegt 360 Gramm bei 12,70 Unzen und misst 166 x 42 x 118 mm (6,5 x 1,625 x 4,625 Zoll).

Das Allen-Bradley 1715-IB16D ist ein digitales Eingangsmodul mit 16 Kanälen, das Teil des redundanten I/O-Systems Allen-Bradley 1715 ist.Zu den Merkmalen des 1715-IB16D gehören unabhängige galvanisch getrennte Eingangskanäle, eine integrierte Diagnosetest- und Watchdog-Funktion sowie die Option zum Online-Entfernen und -Ersetzen von Komponenten (im Duplexmodus werden die Signale nicht unterbrochen).Wenn das 1715-IB16D mit der Simplex-Anschlussbaugruppe 1715-TASIB16D verwendet wird, ist es nicht isoliert.

Die Backplane-Leistungsanforderung für das 1715-IB16D beträgt 260 Milliampere bei 18 bis 32 Volt DC.Die maximalen Anstiegsraten betragen 3600 Volt/s.Die maximale Übersetzungsrate beträgt 1/(Anwendungsabtastzeit + 10 Millisekunden) Hertz.Die Isolationsspannung beträgt 50 Volt (Dauer).Das Modul wird bei 500 Volt für 60 Sekunden typgeprüft.Die Verlustleistung beträgt für das System maximal 4 Watt und für die Feldschleifen maximal 0,2 Watt pro Schleife.Das ungefähre Gewicht des 1715-IB16D beträgt 360 Gramm.Die Abmessungen des 1715-IB16D betragen 166 x 42 x 118 Millimeter.Für die Verwendung mit dem 1715-IB16D wird massiver oder verseilter Kupferdraht (22 bis 16 AWG) mit einer Nenntemperatur von mindestens 85 Grad Celsius empfohlen.Die Betriebstemperatur- und relativen Luftfeuchtigkeitsbereiche für das 1715-IB16D sind -25 bis 70 Grad Celsius bzw. 10 bis 95 %.Die Umgebungsluft sollte eine maximale Temperatur von 70 Grad Celsius haben.Der Lagertemperaturbereich reicht von -40 bis 85 Grad Celsius.Die Betriebsstoßfestigkeit beträgt 25 Gramm für die DIN-Schienenmontage und 30 Gramm für die Schalttafelmontage.
