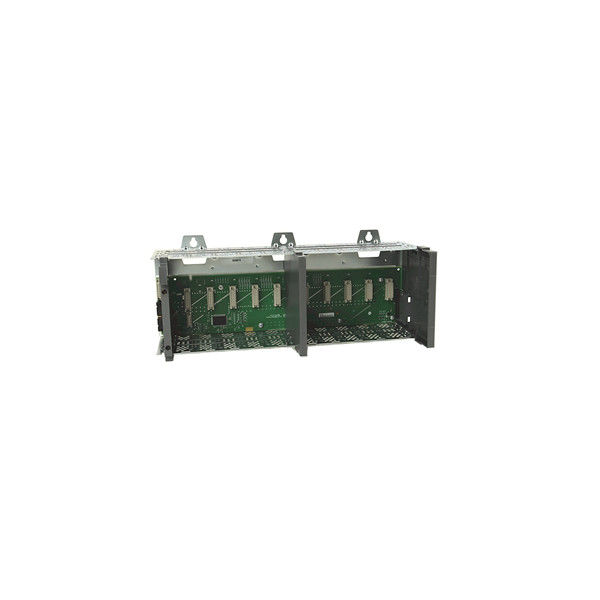

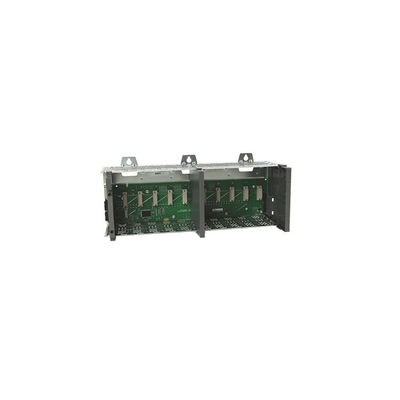

SLC 500 E/A-Chassis Allen Bradley PLC 1746-A10 mit 10 Steckplätzen Maßnahmen

Allen-Bradley 1746-A10 SLC 500 Gehäuse mit 10 Steckplätzen misst 6,73 x 15,34 x 5,71 Zoll

1746-A10

1746-A10 ist ein von Allen-Bradley hergestelltes Chassis, das mit der SLC 500 Modular Programmable Logic Controllers (PLC)-Plattform verwendet wird.

Diese Hardware enthält die elektronischen Schaltungen und Verbindungssteckplätze, um die Stromversorgung der Backplane an die angeschlossenen Module zu verteilen.Es kann bis zu zehn (10) SLC 500-Module ohne Netzteil aufnehmen.Das Netzteil hat einen separaten Steckplatz ganz links an der Hardware.Mit dieser Hardware dürfen nur SLC 500 Netzteile verwendet werden.

SLC 500-Chassis wie 1746-A10 ermöglichen den Anschluss oder die Erweiterung von Chassis mit den Erweiterungskabeln 1746-C9 und 1746-C7.Es können bis zu drei (3) SLC-Chassis angeschlossen werden, was insgesamt bis zu 30 SLC 500-Module ergibt.Jedes Chassis muss über eine individuelle Stromversorgung verfügen.

Sorgen Sie bei der Installation des Gehäuses für einen Montageabstand von 15,3 cm oder 6,0 Zoll für den oberen und unteren Platz und einen seitlichen Abstand von 10,2 cm oder 4,0 Zoll.Wenn es neben einem anderen SLC-Gehäuse installiert wird, halten Sie einen Abstand von 7,7 cm bis 10,2 cm oder 3,0 bis 4,0 Zoll ein.

Verwenden Sie bei der Installation des Chassis M4- oder M5-Schrauben und Zahnscheiben.Schieben Sie das Chassis und ziehen Sie die Schrauben fest, um das Chassis an seinem Montageort zu verriegeln.Jedes Chassis muss mithilfe einer Erdungsschiene oder einer angemessen ausgelegten zentralen Erdung ordnungsgemäß geerdet werden.
