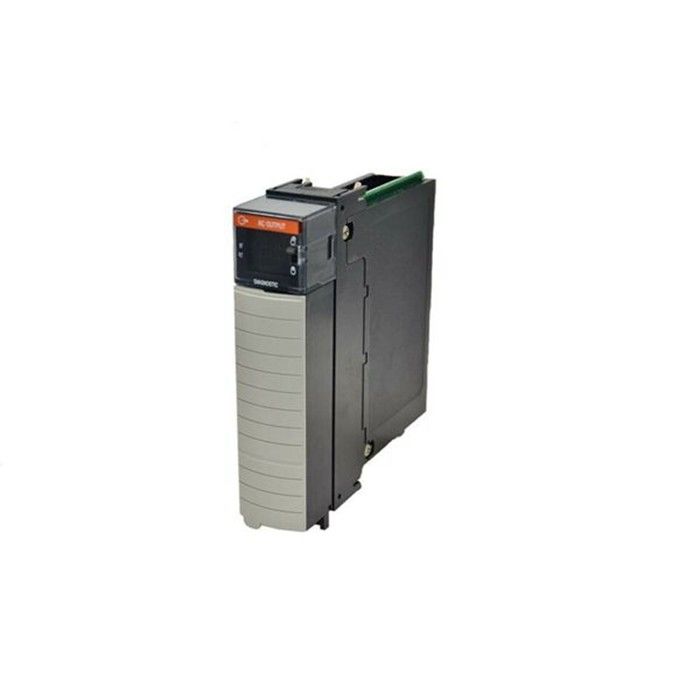

Das MVI56E-MNET ist ein spezialisiertes Modbus-Kommunikationsmodul, das von ProSoft Technology entwickelt wurde und für die nahtlose Integration mit speicherprogrammierbaren Steuerungen (SPS) von Allen-Bradley ControlLogix konzipiert ist. Es ermöglicht einen zuverlässigen Datenaustausch zwischen ControlLogix-Systemen und Modbus-fähigen Geräten und überbrückt die Lücke zwischen verschiedenen industriellen Kommunikationsprotokollen.
- Marke: ProSoft Technology
- Produktserie: MVI56E (Erweiterte Kommunikationsmodule für ControlLogix)
- Formfaktor: Kompatibel mit dem 17-Slot-ControlLogix-Chassis, gemäß den modularen Designstandards von Allen-Bradley
- Strombedarf: Bezieht Strom von der ControlLogix-Chassis-Backplane (keine externe Stromversorgung erforderlich)
- Schnittstelle: 2 x RJ45-Anschlüsse (für Modbus TCP/IP-Kommunikation) und optionale Klemmenblöcke für Modbus RTU (über RS-232/RS-485, je nach Modellvariante)
- Unterstützte Protokolle:
- Modbus TCP/IP (Client- und Server-Modi)
- Modbus RTU (Master- und Slave-Modi, falls mit serieller Schnittstelle ausgestattet)
- Datenübertragungsrate:
- Ethernet (Modbus TCP/IP): Bis zu 100 Mbit/s (automatische Erkennung 10/100 Base-T)
- Seriell (Modbus RTU): Bis zu 115,2 kbit/s (konfigurierbare Baudrate, Parität und Stoppbits)
- Datenkapazität: Unterstützt bis zu 4.000 Eingangsregister und 4.000 Ausgangsregister für die Datenzuordnung zwischen ControlLogix und Modbus-Geräten
- Verbindungslimits: Bis zu 32 gleichzeitige Modbus TCP/IP-Client-Verbindungen (für die Kommunikation mit mehreren Modbus-Servern)
- Betriebstemperatur: 0 °C bis 60 °C (32 °F bis 140 °F)
- Lagertemperatur: -40 °C bis 85 °C (-40 °F bis 185 °F)
- Relative Luftfeuchtigkeit: 5 % bis 95 % (nicht kondensierend)
- Isolation: 1500 V DC zwischen Ethernet-Anschlüssen und Backplane; 250 V DC zwischen seriellen Anschlüssen (falls zutreffend) und Backplane
- Zertifizierungen: UL 508 (Industrielle Steuerungsausrüstung), CSA C22.2 Nr. 14-15, CE (EN 61000-6-2, EN 61000-6-4), ATEX Zone 2/22 (für Varianten für explosionsgefährdete Bereiche)
- Dual-Role-Flexibilität: Fungiert sowohl als Modbus-Master/Client als auch als Slave/Server und passt sich so an verschiedene Netzwerkarchitekturen an.
- Nahtlose Chassis-Integration: Kommuniziert mit dem ControlLogix-Prozessor über die Chassis-Backplane, wodurch keine externe Verkabelung zwischen dem Modul und der SPS erforderlich ist.
- Konfigurierbare Datenzuordnung: Ermöglicht es Benutzern, benutzerdefinierte Registerkarten (über die ProSoft Configuration Builder-Software) zu definieren, um sie an spezifische Anwendungsdatenanforderungen anzupassen.
- Diagnosetools: Integrierte Status-LEDs (Stromversorgung, Backplane-Kommunikation, Ethernet-Aktivität) und softwarebasierte Diagnostik zur Fehlerbehebung bei Netzwerkproblemen.
- Redundanzunterstützung: Kompatibel mit redundanten ControlLogix-Chassis-Setups, wodurch eine unterbrechungsfreie Kommunikation in kritischen Anwendungen gewährleistet wird.
Ideal für industrielle Automatisierungssysteme, die eine Modbus-Kommunikation mit ControlLogix-SPS erfordern, wie z. B.:
- Datenaustausch mit Modbus RTU-Sensoren (z. B. Temperatur-, Drucksensoren) in Fertigungslinien
- Integration von ControlLogix mit Modbus TCP/IP SCADA-Systemen zur zentralen Überwachung
- Kommunikation mit Modbus-fähigen Frequenzumrichtern (VFDs) oder Motorsteuerungen in HLK-Systemen
- Datentransfer zwischen ControlLogix und industriellen Geräten von Drittanbietern (z. B. Zählern, Aktoren) in der Öl- und Gas-, Wasser-/Abwasser- oder Lebensmittelverarbeitungsindustrie
